一、为什么CE标准对复合材料液压机尤为重要?
在复合材料成型领域,伺服复合材料液压机与压缩成型压机已成为关键的模压成型核心装备,并与SMC模具配套使用。
随着复合材料在轻量化与结构一体化方向的持续发展,复合材料模压成型机已被广泛应用于以下领域:
- 卡车与公交
- 农业与建筑设备
- 电动出行
- 铁路
- 城市家具 等
在这些应用场景中,设备不仅承担着成型功能,更直接关系到操作人员安全、长期运行稳定性以及整线合规性。也正因如此,越来越多欧洲客户在首次从中国采购复合材料液压机时,都会重点关注一个问题:
CE 标准的液压机,与国产标准液压机之间,究竟存在哪些本质差异?

需要强调的是,CE 并不是一个简单的认证标签,而是一整套贯穿设计、制造、安装与使用全过程的系统性安全规范。
二、设计理念上的根本区别
在国产标准体系下,液压机的设计通常以满足生产需求为核心目标,例如吨位能力、成型效率、设备成本以及交付周期等。这种设计思路在满足国内生产环境的前提下具有一定合理性,但其出发点更多集中在“设备能否完成生产任务”。
而 CE 标准下的伺服复合材料液压机,在满足成型性能的同时,必须将安全风险控制作为设计的核心约束条件。CE 体系要求设备在概念设计阶段即开展系统性的风险评估(Risk Assessment),并针对设备在操作、维护、调试及异常工况下可能出现的风险,提前给出结构性或系统性的解决方案。
正是这种“安全前置”的设计理念,决定了 CE 压机无法在设备制造完成后通过简单加装部件来实现合规,而必须从整体方案层面进行规划。
三、CE标准压机的三大核心安全体系
从具体实现层面来看,CE 对复合材料液压机的要求并非抽象概念,而是通过一系列明确的安全体系落实到设备本体。总体而言,这些要求主要集中在 机械安全、液压安全和电气安全 三个方面,并且三者相互关联、缺一不可。
3.1 机械安全(Mechanical Safety)
在 CE 标准中,机械安全的核心目标是通过结构设计本身降低人员暴露在危险区域中的可能性,而不是仅依赖操作规范或人员经验。对于大型复合材料液压机而言,设备体量大、行程长、维护频率高,机械安全的重要性尤为突出。
在 CE 规范下,机械结构设计必须系统性地考虑操作与维护场景,例如人员如何安全接近设备、如何进入高处区域、以及在检修状态下如何确保滑块和运动部件的绝对可靠性。这些要求直接影响整机结构布局,而非后期可选配置。
在实际设备上,CE 机械安全通常体现在以下方面:
- 安全爬梯(Ladders)
用于保障维护人员上下设备时的稳定性和防滑性,满足高度、倾角及踏步尺寸的规范要求。 - 顶部维修平台及安全围栏(Top maintenance platform with guardrails)
顶部平台需设置连续、可靠的安全护栏,防止维护过程中发生高处坠落事故。 - 维修通道与安全距离(Maintenance access and safety distance)
设备结构需为人员通行、操作及紧急撤离预留足够空间,避免因空间不足导致二次风险。 - 滑块机械锁紧装置(Slide locking system)
在维护工况下,滑块必须通过独立的机械锁紧系统进行固定,例如 SITEMA 锁紧装置,以防止液压系统失效造成的意外下滑。

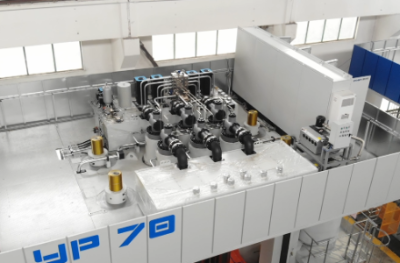

顶部维修平台

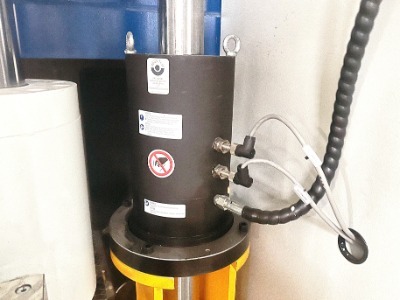

Sitema紧缩装置
相较之下,国产标准压机在机械安全方面更多依赖操作规程,而非通过结构设计本身实现风险隔离。
3.2 液压安全(Hydraulic Safety)
液压系统是复合材料液压机的动力核心,同时也是潜在风险高度集中的区域。在 CE 标准下,液压系统不仅要满足动作性能要求,更必须具备明确的失效安全(Fail-safe)能力。
这意味着,即使在出现管路破裂、阀件失效或控制异常等极端情况下,系统仍应优先进入安全状态,避免造成不可控运动或人员伤害。
在 CE 标准的复合材料液压机中,液压安全通常通过以下措施实现:
- 安装在油缸上的安全阀(Safety valves on cylinders)
当系统发生异常时,可直接限制油缸运动,防止滑块因压力失控而快速下落。 - 液压软管防爆链(Burst protection chains for hydraulic hoses)
防止高压软管爆裂后发生剧烈甩动,对周边人员造成伤害。 - 系统压力与动作逻辑的安全冗余设计(Safety redundancy design for system pressure and motion logic)
确保液压动作在任何异常情况下均受到有效限制。

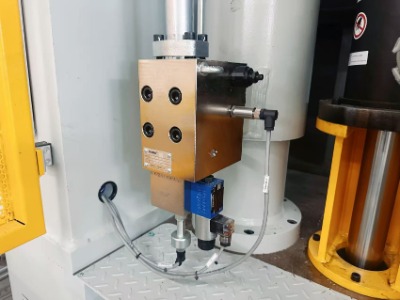

油缸安全阀

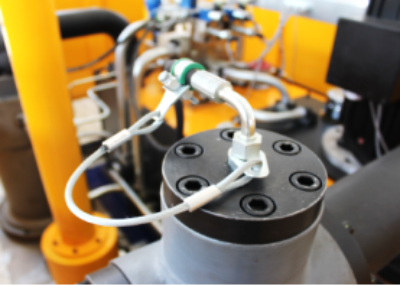

防爆链
在部分国产标准设备中,这类安全设计往往被简化或省略,更多依赖人员经验和日常管理。
3.3 电气安全(Electrical Safety)
电气安全是 CE 体系中系统性最强、审核最严格的部分,也是国产标准设备与 CE 标准设备差异最明显的领域之一。CE 不仅关注元件本身是否合格,更关注整体控制逻辑是否满足功能安全要求。
在 CE 标准的复合材料液压机中,电气安全通常包括:
- 安全PLC(Safety PLC)
用于实现具备冗余和自检能力的安全逻辑控制。 - L 型安全光栅(L-type safety light curtain)
对模压区域进行多方向人员防护。 - 激光扫描仪(Laser scanner)
用于动态监测人员进入危险区域的行为。 - 急停按钮(Emergency stop buttons)
按照规范布局,确保任何位置都能快速触发。 - 完整、可验证的安全程序(Safety program)
所有安全逻辑需具备可追溯性和可测试性。

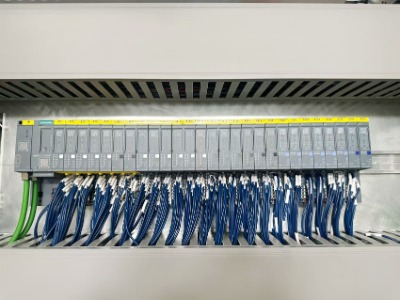

安全PLC

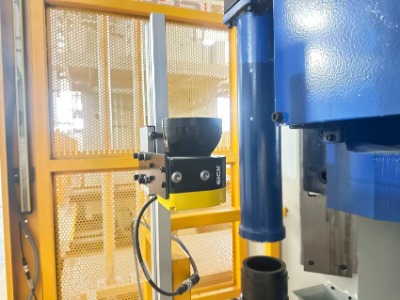

激光扫描仪

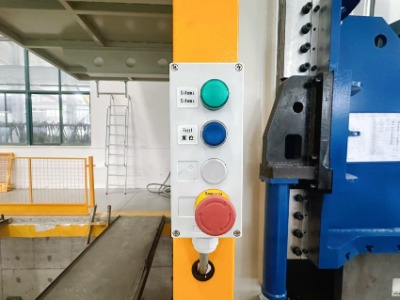

急停按钮
L型安全光栅
表面上看,两套电控系统可能“外观相似”,但 CE 审核更关注逻辑结构、冗余关系以及与技术文件的一致性。
四、技术文件与责任体系:CE与国产标准的隐性差异
CE 标准不仅关注设备实体本身,还高度重视与设备配套的技术文件体系。这些文件不仅是交付的一部分,更是设备在整个使用周期中合规运行的重要依据。
完整的 CE 技术文件通常包括:风险评估报告、电气和液压原理图、操作与维护手册、符合性声明等。这些文件在后续审计、安全事故调查及责任划分中,具有不可替代的法律和技术意义。
五、结语:CE标准压机是一套系统工程
对于伺服复合材料液压机(包括 SMC 压机、LFT-D 压机、HP-RTM 压机、GMT 压机等)而言,CE 合规并不是在设备完成后简单叠加的安全配置,而是一种以风险评估为核心、以法规和标准为依据,系统性融入设备结构设计、安全功能配置、控制逻辑以及最终应用场景中的整体安全理念。

对于首次采购中国复合材料液压机的客户而言,深入理解 CE 标准与国产标准之间的本质差异,是降低项目风险、保障长期稳定运行的关键一步。
